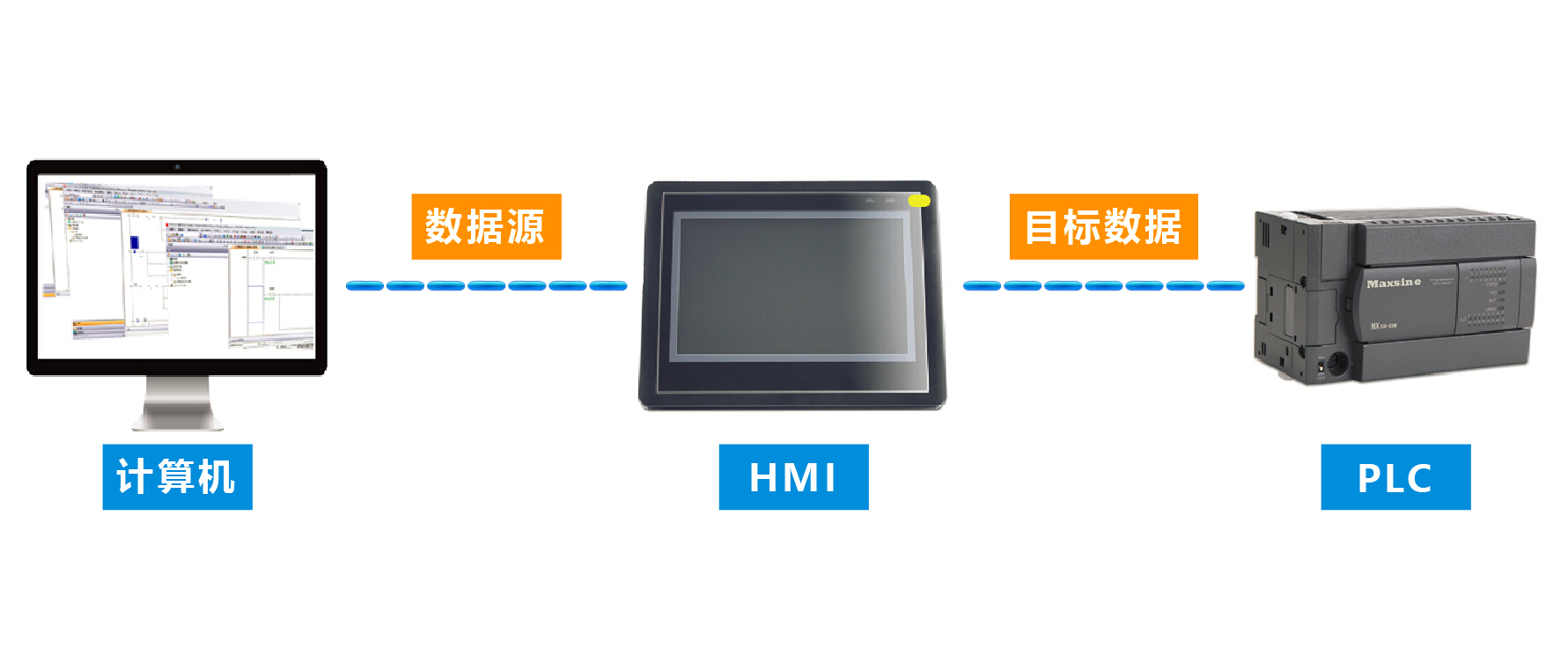

迈信电气的MF8000系列人机界面支持透传功能，使用简单方便稳定。MF8000系列人机界面是通过组态软件“Maxsine Interface 2”实现透传功能的，即在计算机上使用PLC编程软件，通过计算机所连接的人机界面（HMI），连接到与该HMI通讯的PLC上，这样就可以在计算机上实现上传、下载、在线监视等，此时HMI相当于一个中间转换器，如下图所示：

下面以迈信MX3U 系列PLC下载程序来演示MF8000系列人机界面的透传功能。

将HMI与计算机，HMI与PLC的通讯线缆连接好（不同品牌的PLC连接线缆不同）。

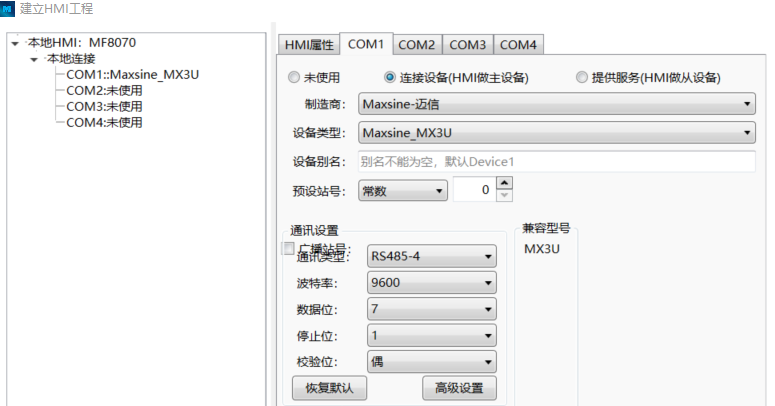

打开组态软件“Maxsine Interface 2”新建工程，配置HMI与PLC的通讯参数如下图：

此时HMI与PLC的通讯是正常的了。

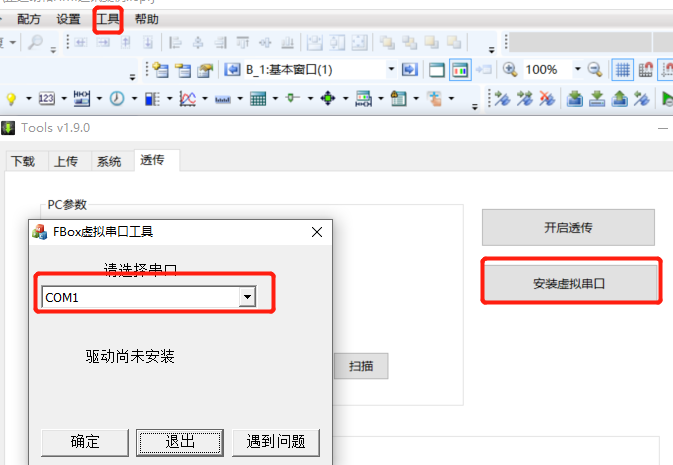

安装虚拟串口，点击工具 → 下载 → 透传 → 安装虚拟串口。

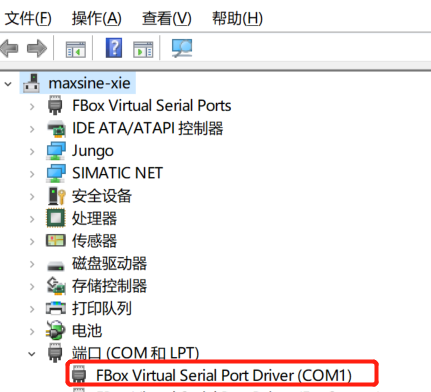

查看虚拟串口，打开计算机的设备管理器查看端口号，记住端口号。

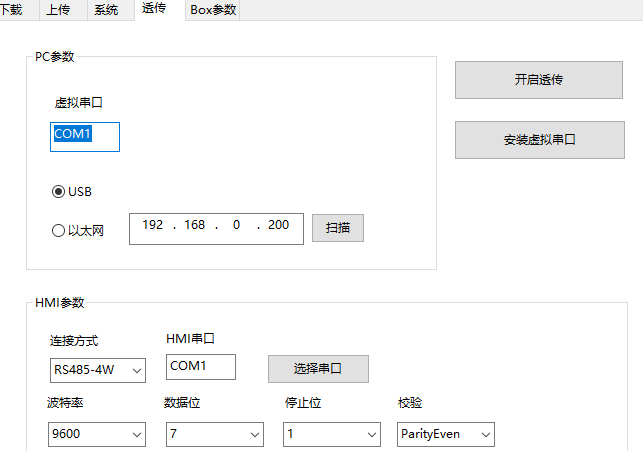

设置透传参数如下图：

虚拟串口——计算机安装的虚拟串口

HMI串口——HMI与PLC连接的实际串口号

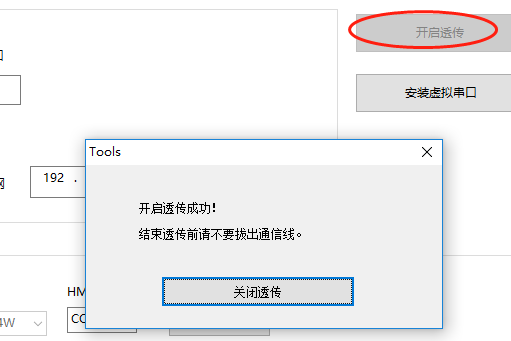

开启透传，配置好透传参数后点击开启透传，此时HMI处于传输模式下，不能进行任何操作，透传过程中不能关闭该窗口或者拔出通讯线。

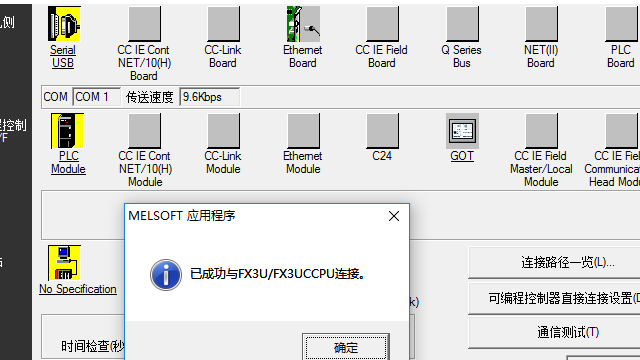

配置PLC端通讯参数，打开PLC编程软件，点击连接目标设置通讯参数，选择安装的虚拟串口号COM1，测试通讯，如下图：

通信测试成功后点击确定，至此通过HMI的透传功能PLC就能正常的下载、上传、在线监控了。
