EP3M伺服驱动器在刀架行业的应用2
2019-05-17 武汉迈信电气技术有限公司
一、应用介绍

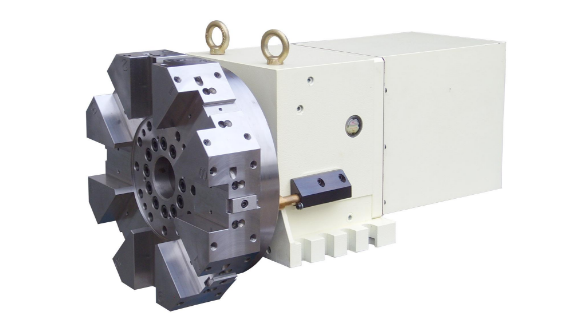

伺服刀架是数控机床进行自动换刀的实现机构，实现刀架上刀盘的转动和刀盘的开定位、定位与夹紧的运动，以实现刀具的自动转换，具有传动机械结构、电气正反转控制、PLC编程控制等数控机床的核心内容，是每一个学习数控机床结构必须要掌握的，具有机械、电气的综合特点。
EP3M刀架驱动器是专门为驱动伺服刀架而设计的伺服驱动器（简称驱动器）。它能够根据数控机床上CNC系统的换刀要求驱动刀架伺服电机，以达到控制伺服刀架进行手动调试换刀、自动换刀、刀架回零等动作，并可以进行当前刀位码反馈、换刀故障报警输出，很大程度上提高了数控机床刀架控制的效率。
二、工艺要求
1、高精度，使用高分辨率的绝对值编码器
2、高可靠，频繁换刀稳定
3、高效性，换刀速度快，时间短
4、具有刀位补偿功能
三、系统方案
1、伺服功率段覆盖0.1kW~15kW
2、可以支持多种刀位数，刀位数通过驱动器参数进行设置
3、可以提供刀架时序图，任何数控系统厂家或者PLC厂家可以根据时序图进行匹配使用
四、方案优势
1、换刀时间可调，调节简单灵活
2、长时间持续换刀运行稳定
3、刀位补偿功能效果佳
4、刀架程序可编程

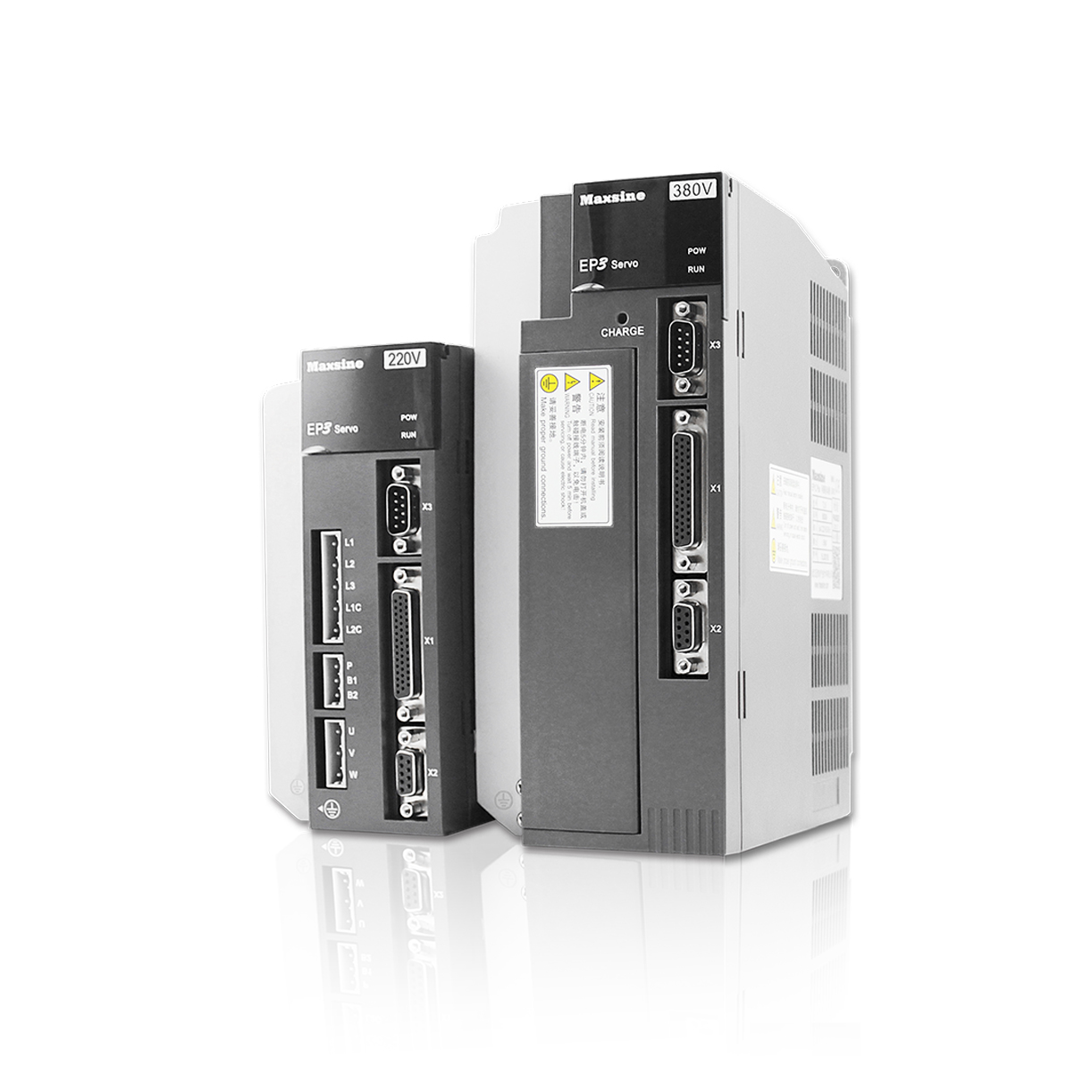

五、设备说明 EP3M
1、电压：AC 220V/380V
2、功率：0.1kW~15kW
3、最大控制刀位：32刀
4、刀位反馈编码：5位BCD编码
5、工作方式：1、按键；2、设置原点；3、刀架定位
6、制动方式：能耗制动，内置制动电阻
7、控制输入：1、刀号指令编码；2、伺服控制
8、控制输出：1、刀号位置编码；2、伺服状态
9、通讯接口：USB 参数读写，MODBUS 通讯
10、位置反馈：标配多摩川17位绝对式编码器
11、支持电机类型：M/G系列旋转伺服电机，支持第三方电机适配
