西门子S7-200 SMART PLC通过PROFINET接口与EP3E PROFINET伺服驱动器连接。

EP3E在最新软件中加入了对111报文的支持，S7-200 SMART PLC从固件版本V2.4开始增加了PROFINET通信的功能，通过PROFINET接口可与EP3E伺服驱动器进行通信连接，并可使用SINAMIC Control库中的SINA_POS功能块实现基本定位。

- EP3E伺服驱动器软件版本（P003）为63.02及以上，内部版本d-re-0为9.4.28.1及以上

- 西门子S7-200 SMART PLC固件版本V2.4

- STEP 7-Micro/WIN SMART V2.4 调试软件

- STEP 7-Micro/WIN V2.4 SINAMIC control 库更新工具

https://support.industry.siemens.com/cs/cn/en/view/109766118/zh

- PRONETA 调试和诊断工具

https://support.industry.siemens.com/cs/document/67460624/proneta-2-6-0-7-调试和诊断工具，适用于-profinet?dti=0&dl=zh&lc=en-WW

- ServoSoftStudio伺服调试软件

- EP3E PROFINET设备描述文件GSDML-V2.33-Maxsine-EP3E_PN-20190327.xml

4.1 硬件连接

1. 参考《EP3E PROFINET使用手册》正确连接伺服驱动器电源、电机等；

2. 正确连接S7-200 SMART PLC的电源；

3. 将第一台伺服驱动器的X5端口与S7-200 SMART PLC的网口；如有多台伺服驱动器，将前一台的X6端口与下一台的X5端口连接；将最后一台伺服驱动器的X6端口与调试电脑连接。

4.2 伺服驱动器参数设置

4.2.1 通讯参数

P302、P304参数修改后，需要保存到EEPROM并重新上电才可生效，具体参数设置操作方法请参考《EP3E PROFINET使用手册》第3章3.4、3.5节。

4.2.2 机械参数

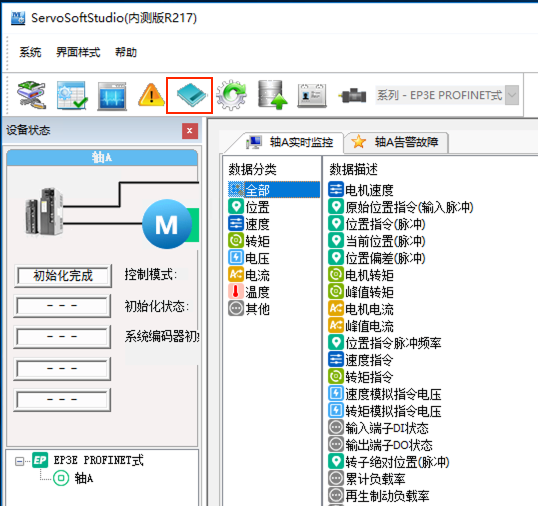

基本定位模式下的机械参数需要通过ServoSoftStudio软件设置，PC机通过USB口连接到伺服驱动器，点击工具栏中的字典，打开对象字典编辑器

对象字典编辑器：

机械参数需根据实际情况正确设置，在齿轮比1:1，负载每转LU数为10000的情况下，如果负载每转对应的移动距离为10mm，则一个LU对应0.001mm。

机械参数修改后需要写入EEPROM并重新上电才可生效。

4.2.3 基本定位其他参数

最大加减速度、Jog点动参数、回零参数等都可通过ServoSoftStudio中的对象字典编辑器设置。

4.3 设备名称及IP设置

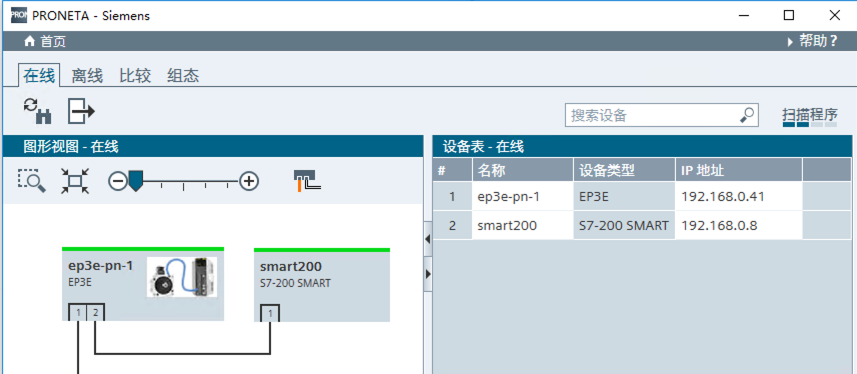

通过PRONETA工具或者TIA Portal博途设置伺服驱动器的设备名称和IP地址，注意：设备名称必须要与PLC工程中配置的名称相同。

PRONETA工具的详细使用方法请参考西门子PRONETA文档。

4.4 S7-200 SMART PLC项目配置

1. 创建PLC项目，确认PLC固件版本为V02.04

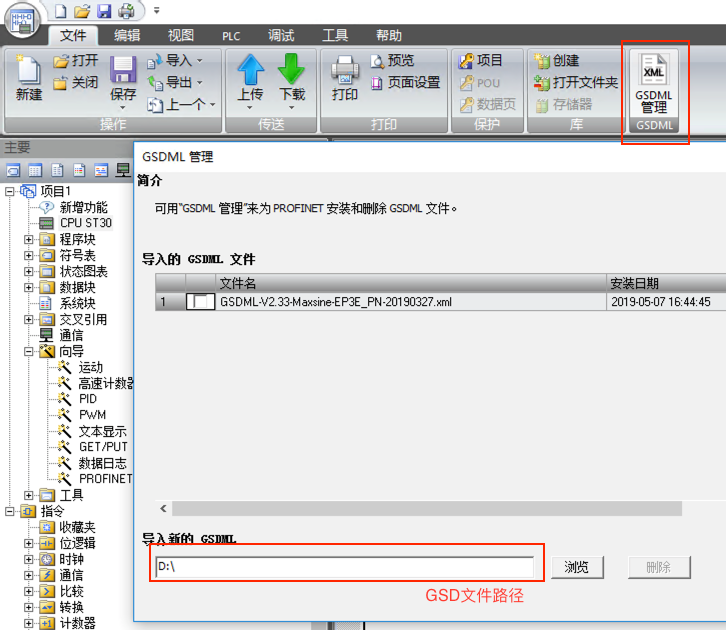

2. 导入GSD文件

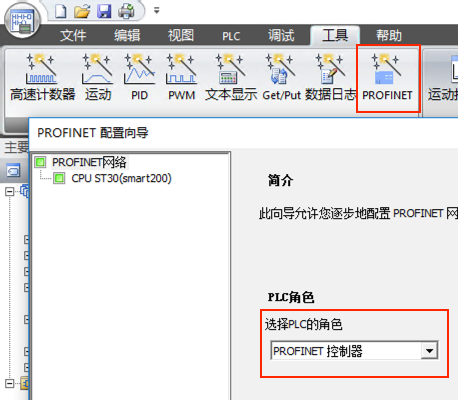

3. 通过PROFINET向导配置站点及报文，首先需启用PROFINET控制器，点击下一步；

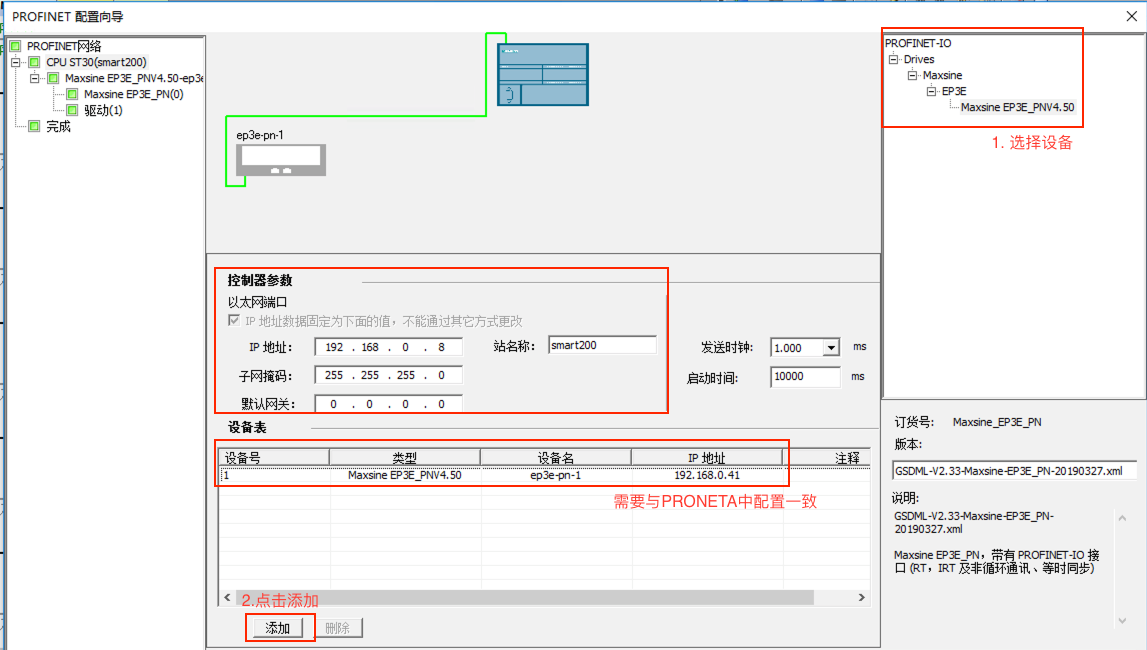

4. 设置PLC的IP，添加EP3E设备，并设置IP与设备名称，此处的设置需要与之前PRONETA工具设置的一致，之后点击下一步；

5. 添加111报文到模块列表中，最小的更新时间为4ms，并记住此处分配的输入输出起始地址：

6. 点击下一步，直到最终完成。

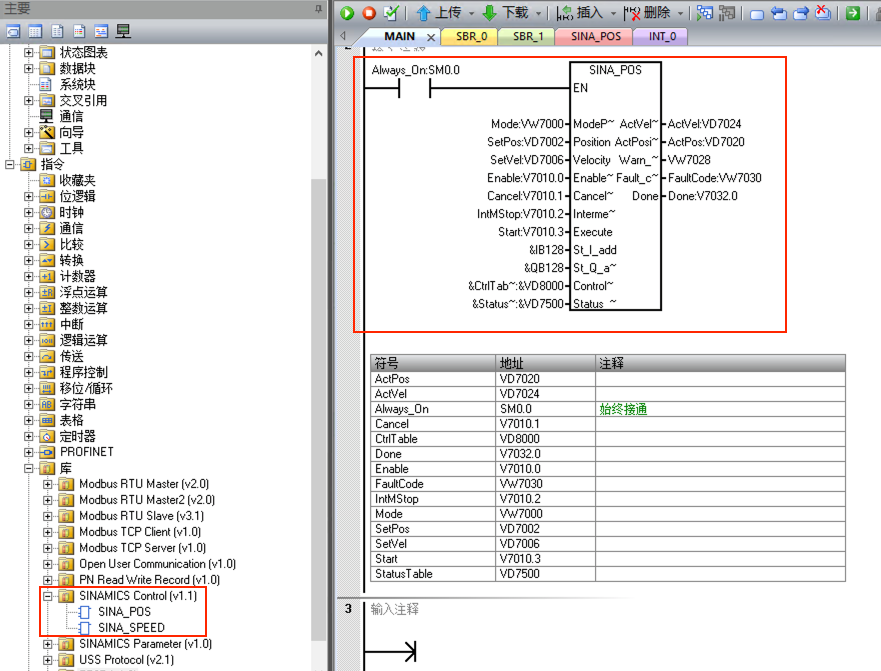

7. 主程序中编写程序，SINA_POS功能块的St_I_add和St_Q_add的地址与步骤5中111报文的输入输出地址对应

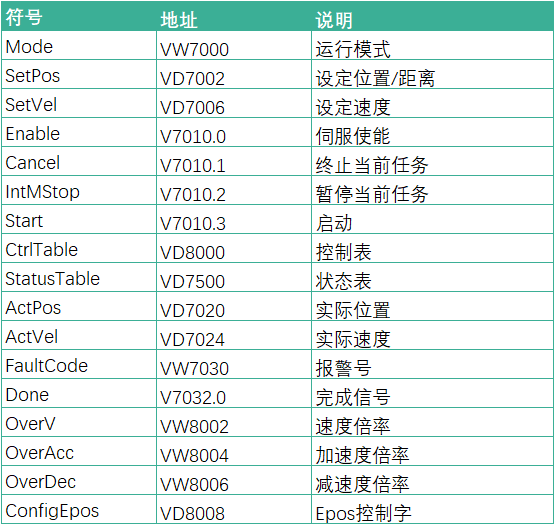

8. 程序中符号表定义：

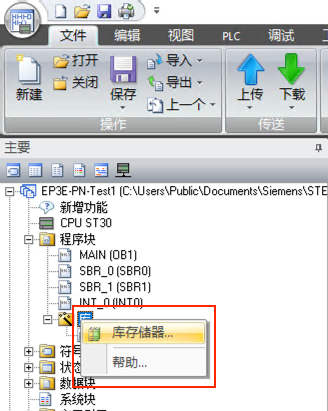

9. 分配库使用的V地址：

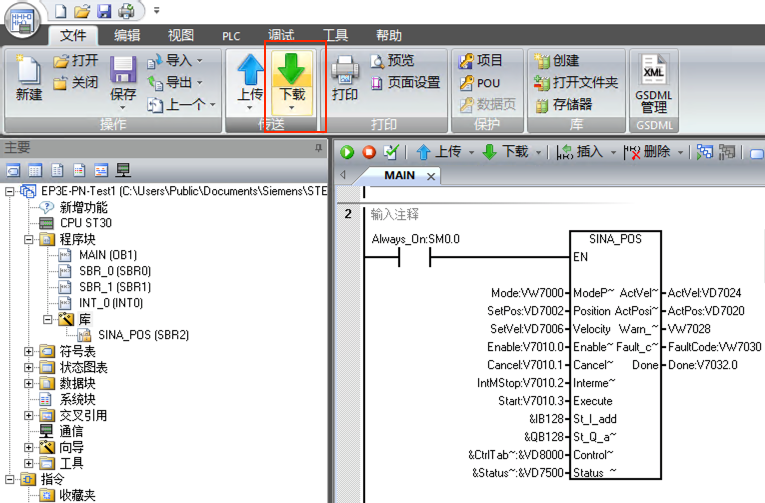

10. 下载程序

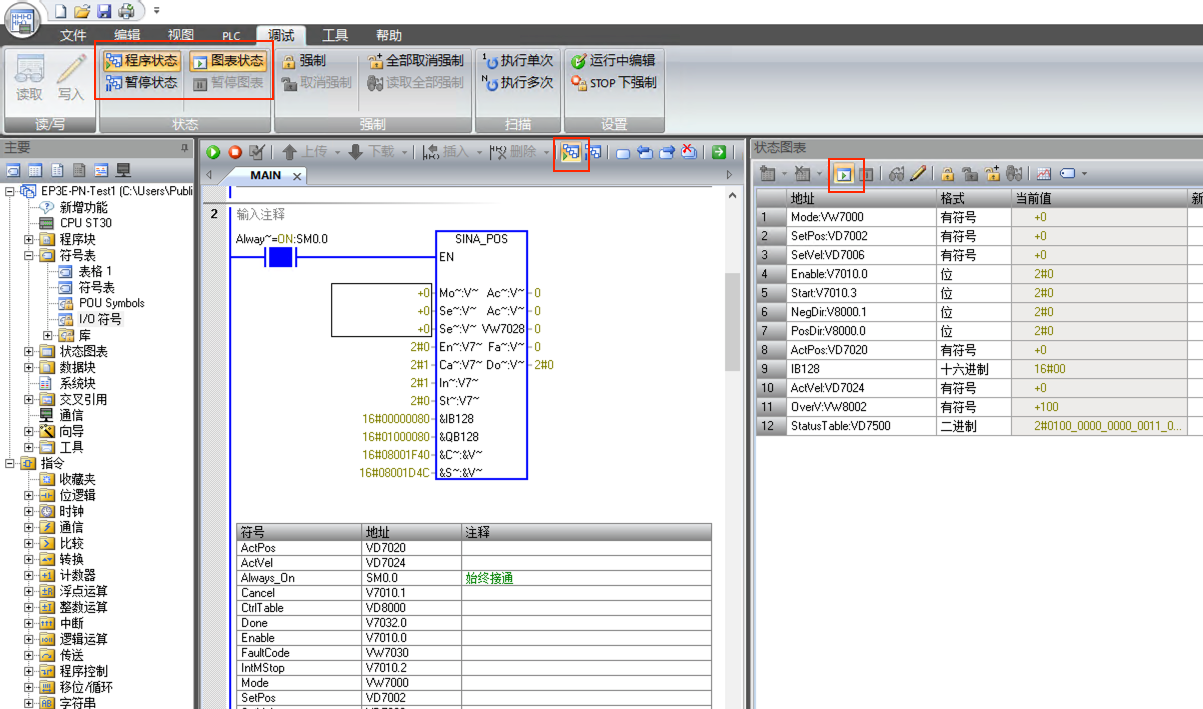

11. 通过状态图标测试功能

4.4.1 SINA_POS功能块

SINA_POS功能块相关说明请参考STEP7-Micro/Win SMART在线帮助中的SINAMICS库SINA_POS功能块的帮助说明，或下载S7-200 SMART系统手册：

https://support.industry.siemens.com/cs/document/109745610/s7-200-smart-系统手册-?dti=0&lc=zh-CN

当前EP3E伺服暂未开放程序段功能，SINA_POS中的8种操作模式，除模式6运行程序段外，其他功能均可使用。
